電力電子實驗裝置實驗手冊

一、實驗目的

1、學習電機實驗的基本要求與安全操作注意事項。

2、認識在直流電機實驗中所用的電機、儀表、變阻器等組件及使用方法。

3、熟悉他勵電動機(即并勵電動機按他勵方式)的接線、啟動、改變電機轉向的方法。

  二、實驗要點

   1、如何正確選擇使用儀器儀表。尤其是電壓、電流表的量程。

   2、直流電動機啟動時，為什么在電樞回路中需要串接啟動變阻器? 不串接的后果?

   3、直流電動機啟動時，勵磁回路串接的磁場變阻器應調至什么位置? 為什么? 若勵磁回路斷開造成失磁時,會有什么后果?

  三、實驗項目

   1、了解電源控制屏中的電樞電源、勵磁電源、校正過的直流電機、變阻器、多量程直流電壓表、電流表及直流電動機的使用方法。

2、直流他勵電動機的啟動、調速及改變轉向的方法。

  四、實驗步驟

   1、由實驗老師介紹電機及電氣技術實驗裝置各面板布置及使用方法，講解電機實驗的基本要求，安全操作和注意事項。

   2、直流儀表、轉速表和變阻器的選擇

   直流儀表、轉速表量程是根據電機的額定值和實驗中可能達到的值來選擇，變阻器根據實驗要求來選用，并按電流的大小選擇串聯、并聯或串并聯的接法。

  （1）電壓量程的選擇

   如測量電動機兩端為220V的直流電壓，選用直流電壓表為500V或1000V量程檔。

  （2）電流量程的選擇

   選用安培表測量電樞電流，選用毫安表測量勵磁電流。

  （3）電機額定轉速為1600r/min，轉速表選用1800r/min量程檔。

  （4）變阻器的選擇

   測量各個變阻器的很大值，選擇合適的變阻器作為發電機負載電阻與勵磁電阻、電動機啟動電阻與勵磁電阻。

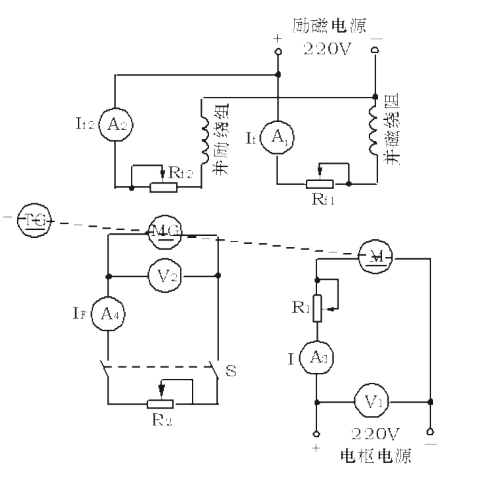

   3、他勵直流電動機啟動

五、注意事項

   1、直流他勵電動機啟動時，須將勵磁回路串聯的電阻Rf1調至很小，先接通勵磁電源,使勵磁電流很大,同時必須將電樞串聯啟動電阻R1調至很大,然后方可接通電樞電源。使電動機正常啟動。啟動后，將啟動電阻R1調至零，使電機正常工作。

   2、直流他勵電動機停機時，必須先切斷電樞電源，然后斷開勵磁電源。同時必須將電樞串聯的啟動電阻R1調回到很大值，勵磁回路串聯的電阻Rf1調回到很小值。給下次啟動作好準備。

   3、測量前注意儀表的量程、極性及其接法，是否符合要求。

六、實驗報告

   1、畫出直流他勵電動機電樞串電阻啟動的接線圖。說明電動機啟動時，啟動電阻R1?為什么?

   2、在電動機輕載及額定負載時，增大電樞回路的調節電阻，電機的轉速如何變化？增大勵磁回路的調節電阻，轉速又如何變化？

   3、用什么方法可以改變直流電動機的轉向？

   4、為什么要求直流他勵電動機磁場回路的接線要牢靠？啟動時電樞回路必須串聯啟動變阻器？
