一、產品概述

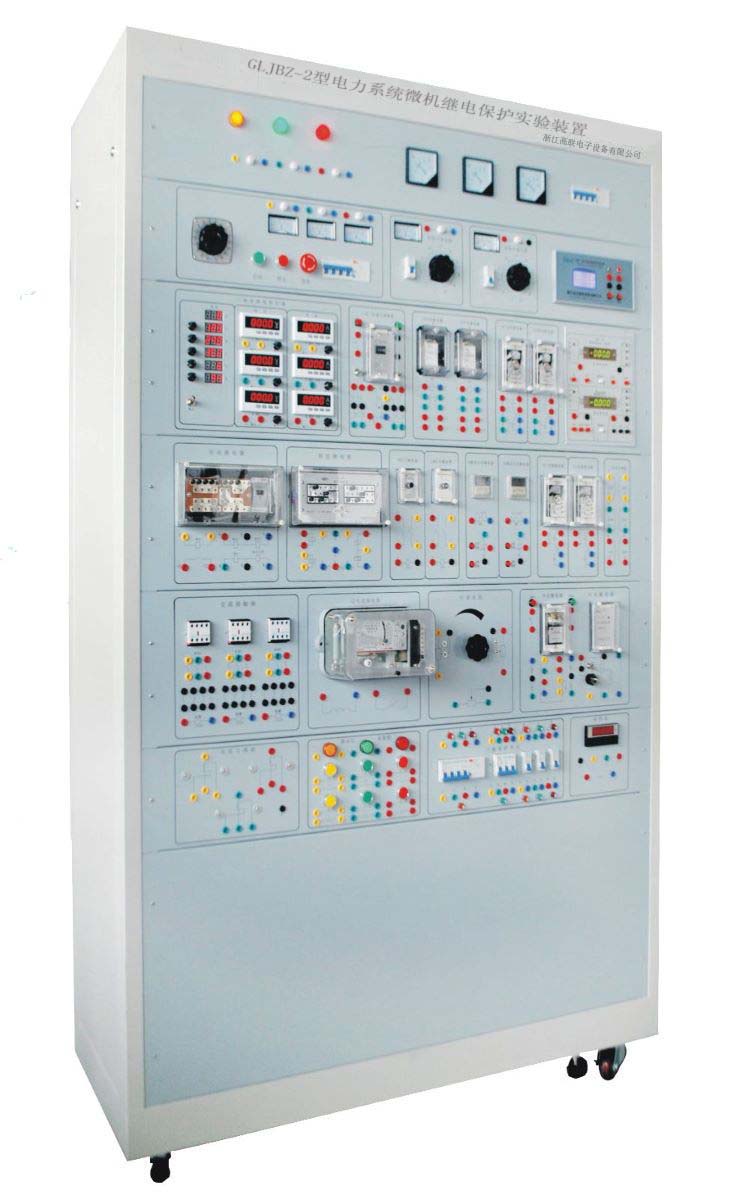

GLJBZ-2型電力系統微機繼電保護實驗裝置是結合生產實際應用和發展和綜合了目前高等院?！独^電保護》、《電氣設備》、《自動裝置》、《工廠供電》、等多門專業課程中的教學內容，設計開發的新穎實驗裝置。它能對發電廠、變電所及工廠中常用的繼電保護、電氣二次控制回路及自動裝置等教學內容進行操作實驗，采用常規繼電器實驗，能實現對電力保護的原理性學習及理解，能以真實直觀的實驗教學形式對學生進行專業技能訓練。本電力系統微機繼電保護實驗裝置的優點是設備器件利用率高，實驗教學系統性強，占用實驗場地少，性?xún)r(jià)比高等優點。適用于電力類、電氣類各專業相關課程的教學實驗。

二、技術參數

1、輸入電源：三相四線　380V±10%　50Hz。

2、工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m。

3、電力系統微機繼電保護實驗裝置容量：＜1.5kVA。

4、外形尺寸：187*73*166(單位：cm)。

三、實驗項目

1、繼電特性

（1）電流繼電器特性實驗

（2）電壓繼電器特性實驗

（3）電磁型時間繼電器實驗

（4）中間繼電器特性實驗

（5）信號繼電器特性實驗

（6）晶體管負序電壓繼電器實驗

（7）沖擊繼電器特性實驗

（8）閃光繼電器特性實驗

（9）三相一次重合閘裝置實驗

（10）整流型方向阻抗繼電器特性實驗

（11）差動繼電器實驗

（12）功率方向繼電器特性實驗

（13）反時限過流繼電器特性實驗

2、線路保護

（1）6-10KV線路過電流保護實驗

（2）低電壓?jiǎn)?dòng)過電流保護及過負荷保護實驗

（3）重復動作手動復歸中央信號裝置實驗

（4）重復動作自動復歸中央音響信號裝置實驗

（5）具有燈光監視的斷路器控制回路實驗

（6）自動重合閘前加速保護實驗

（7）自動重合閘后加速保護電路

（8）功率方向過流保護實驗

（9）反時限過流保護動作特性實驗

（10）單側電源輻射式輸電線路三段式電流保護實驗

（11）復合電壓?jiǎn)?dòng)過電流保護實驗。

（12）具有燈光和音響監視的斷路器控制回路實驗。

（13）閃光繼電器構成的閃光裝置實驗。

（14）裝設跳躍閉鎖繼電器的斷路器控制回路實驗。

（15）電流閉鎖電壓速斷保護實驗。

（16）發電機過電壓保護實驗。

（17）三相一次重合閘裝置實驗

同步PC版：

GLJBZ-2型電力系統微機繼電保護實驗裝置http://www.gaolian.tech/prodisplay.php?id=316
