一、產品概述

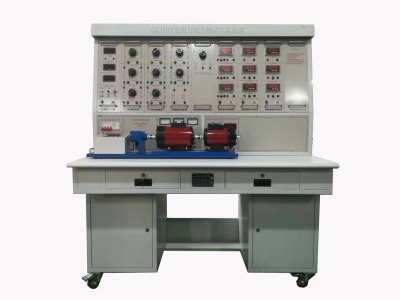

  GLDDT型電機與電力拖動實驗裝置適用于高等院?，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院、本科院校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師和研究生開發或進行科學研究工作提供良好的條件。

二、技術參數

1、輸入電源：三相四線（或三相五線）～ 380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃、濕度<85%(25℃)

3、裝置容量：< 1.5kVA

4、GLDDT型電機與電力拖動實驗裝置重量：480Kg

5、外形尺寸：<1390mm*730mm*1630mm

三、實驗項目

1、直流電機實驗

（1）電機學認識實驗

（2）直流發電機實驗

（3）直流并勵電動機實驗

2、變壓器實驗

（1）單相變壓器的空載及短路實驗

（2）三相變壓器的空載及短路實驗

（3）三相變壓器的負載實驗

（4）三相變壓器的連接組別實驗

（5）三相變壓器的不對稱運行實

（6）三相變壓器的并聯運行實驗。

3、異步電機實驗

（1）單相電容起動異步電動機

（2）單相電容運轉異步電動機

（3）單相電阻啟動異步電動機

（4）三相雙速異步電動機

（5）三相鼠籠式異步電機參數測定實驗

（6）三相異步電動機的起動與調速實驗

（7）三相異步電動機的工作特性實驗

（8）三相鼠籠異步電動機的不對稱運行

4、同步電機實驗

（1）三相同步發電機的運行特性及參數測量實驗

（2）三相同步發電機同步并網運行實驗

（3）三相同步電動機

（4）三相同步發電機的突然短路

（5）三相同步電機的不對稱運行

5、電動機機械特性的測定

（1）直流他勵電動機在各種運轉狀態下的機械特性

（2）三相異步電動機在各種運行狀態下的機械特性

（3）三相異步電機M-S曲線的測繪

6、控制電機實驗

（1）步進電動機實驗

（2）自整角機實驗

（3）旋轉變壓器實驗、中頻電源

（4）直線電機運動控制及實驗部件

（5）三相永磁同步電機及控制系統

（6）開關磁阻電機及控制器

（7）高壓直流無刷電機及控制系統

（8）交流伺服電機實驗

（9）交流測速發電機

（10）永磁式直流測速發電機

（11）旋轉編碼器實驗

7、繼電接觸控制實驗

（1）三相異步電動機點動和自鎖的控制線路

（2）三相異步電動機正反轉的控制線路

（3）三相鼠籠異步電動機降壓起動的控制線路

（4）三相異步電動機能耗制動的控制線路
